التطبيق

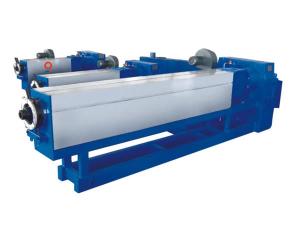

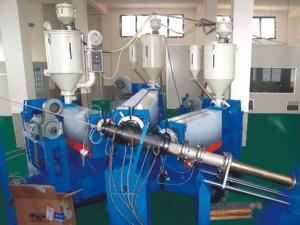

خط بثق الكابلات المترابطة تبادلياً بثلاث طبقات هذا هو خط إنتاج الكابل المترابط تبادلياً لتبريد النيتروجين والماء . إنه مناسب لتصنيع الكابلات المعزولة بالبولي أثيلين المترابطة تبادلياً من نوع 6 KV إلى .35 KV

مميزات المنتج
التصميم المتقدم و أنماط الإنتاج المختلفة تضمن الجودة العالية للكابلات النهائية .

المميزات
آلة البثق تتلطب إستثمار صغير ولكنها تقدم كفاءة عالية . إنها آلة بثق مثالية لإنتاج الكابلات ذات الجهد الكهربائي العالي .

التحديثات والتحسينات
1. آلة بثق الكابلات المترابطة تبادلياً بثلاث طبقات يمكنها تغيير القوالب ، بالتالي فهي بإمكانها إنتاج كابلات مع مواصفات مختلفة من دون توقف .
2. الأسلاك القياسية أو ذات السرعة العالية يمكن تكوينها لآلة البثق لمتطلبات التطبيق المختلفة .
3. ثلاث مجموعات من آلات البثق تطبق أنابيب النحاس ذو الأكمام الملحومة لعملية التبريد بدلاً من أنابيب النحاس الحلزونية .
4. نظام التبريد في معدّات البثق يستخدم حلقة التوصيل المناسبة .
5. لتحسين قوة العازل الكهربائي وجودة الكابلات ، فإن خط بثق الكابلات المترابطة تبادلياً بثلاث طبقات يستخدم نظام تبريد النيتروجين بدلاً من نظام تبريد الماء .

المتغيّرات

الجهد الكهربائي 6~35KV

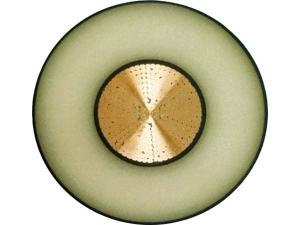

مواصفات المنتج لب النحاس المضغوط : 25~630mm2
لب الألومنيوم : 35~800mm2
أقصى وزن للكابل 7.6 kg/m
أقصى قطر للكابل Ф70 mm
شكل الكابل (السماكة) حاجز الموّصل 0.5~2mm
العزل 3.4~10.5mm
حجاب العزل 0.5~2.0mm
المواد الموصل سلك النحاس المضغوط ، سلك الألومنيوم المضغوط
حاجز الموّصل مواد حاجزة للموصل المترابط تبادلياً
حجاب العزل البولي أثيلين المترابط تبادلياً
أقصى سرعة خطية 30m/min
توزيع الأنبوب نوع سلسلة شبه تعليقية
زاوية ميل قسم التبريد 1°~2°
معامل التعليق السلسالي 200~150
طول القسم المترابط تبادلياً About 40.89m
طول قسم التبريد المسبق 12m
طول قسم التبريد 50~65m
ضغط التصميم 1.6Mpa
الأجزاء الرئيسية
الدفع من نوع الحواجز الحديدية (مقوّى) 2
جهاز تثبيت الأسلاك 1
مركم أفقي 1
تراكتور علوي (نوع شريطي) 1
آلة بثق Ф65/20D 1
آلة بثق Ф90/20D 1
آلة بثق Ф150/25D 1
رأس آلة البثق وأنبوب موجّه 1
سدّادة علوية 1
أحواض تبريد 1
متحكم من النوع التعليقي 1
سدّادة سفلية 1
تراكتور سفلي 1
طابع عداد 1
السحب من نوع الحواجز الحديدية (مقوّى) 2
تزويد النيتروجين لجهاز التفريغ 1
نظام دورة تبريد الماء والزيت 1
نظام التحكم الكهربائي 1
نظام المراقبة التلفزيونية 1
