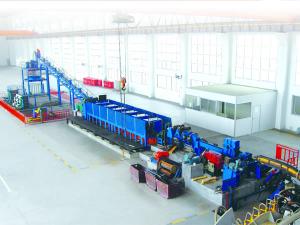

خط صب ودرفلة النحاس المستمرة ULT+ZRT

التطبيق
1. عند تطبيقه مع فرن القضيب ، فإن خط الصب والدرفلة المستمرة لقضبان النحاس يطبق النحاس الإلكتروليتي كمواد خام رئيسية . إنه متخصص في تصنيع قضبان نحاس بسمك .Φ8mm
2. معدات الصب والدرفلة المستمرة لقضبان النحاس هذه ، إذا تم تركيبها مع فرن عاكس ، فإنها تستخدم سكراب النحاس لإنتاج قضبان النحاس بسماكة Φ8mm . في بعض الأحيان ، يتم إضافة قضبان النحاس مع كمية معتدلة من النحاس الإلكتروليتي.

العملية التكنولوجية
1.باستخدام النحاس الإلكتروليتي كمواد خام

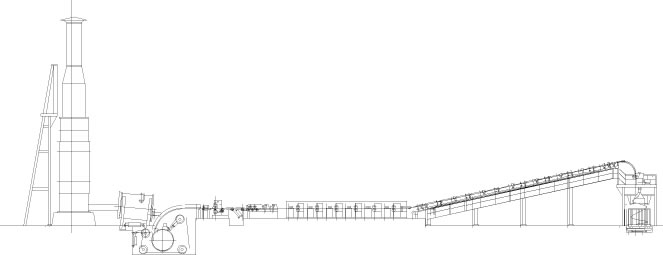

نحاس إلكتروليتي ← فرن عمودي ← فرن الحفاظ على الحرارة ← مِصوَل مائي ← مغرفة الصب ← آلة الصب المستمر بخمس عجلات ← جهاز السحب الأمامي ← الإسطوانة المشققة طولياً ← ناقل السبائك ← آلة التسوية و التشطيب ← جهاز التغذية ← آلة الدرفلة المستمرة ← نظام تبريد قضبان النحاس ← جهاز السحب الخلفي ← آلة لف قضبان الأسلاك

2. باستخدام سكراب النحاس من الدرجة الأولى كمواد خام
سكراب النحاس من الدرجة الأولى ← فرن عاكس ← مِصوَل مائي ← مغرفة الصب ← آلة الصب المستمر بخمس عجلات ← جهاز السحب الأمامي ← الإسطوانة المشققة طولياً ← ناقل السبائك ← آلة التسوية و التشطيب ← جهاز التغذية ← آلة الدرفلة المستمرة ← نظام تبريد قضبان النحاس ← جهاز السحب الخلفي ← آلة لف قضبان الأسلاك

3. المتغيرات
قطر قضبان النحاس Φ8mm

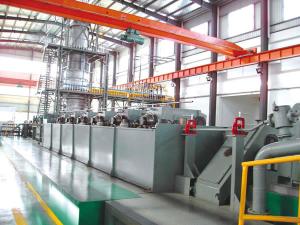

فرن الصهر فرن عمودي لصهر النحاس + فرن حبس دوراني
إرتفاع الفرن العمودي حوالي 19m
قطر عجلة التبلور Φ1800mm
مساحة خزان عجلة التبلور 2348mm2
صيغة الدرفلة درفة عمودية وأفقية
عدد ممرات الدرفلة 12
حجم الإسطوانة Φ270mm
سرعة الدرفلة الداخلية 0.23m/s
أقصى سرعة درفلة 9.6m/s
القدرة الإنتاجية 13~15t/h
حجم لفة النحاس (O.D.×I.D.×H) Φ1.8×Φ0.9×1.0(m)
وزن لفة النحاس 1~4t
إرتفاع مركز آلة الدرفلة 1500mm
الكمية المركبة الكلية 1000KW
الحجم الكلي (L*W*H) (باستثناء فرن الصهر و نظاميّ التبريد و التصفية) 43.0×7.8×5.6(m)
4. الأجزاء الرئيسية
فرن صهر النحاس 1 set
فرن الحبس 1 set

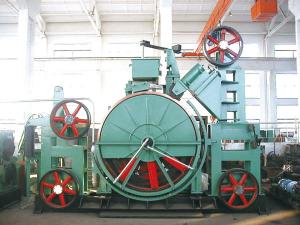

آلة الصب المستمر من نوع خمس عجلات 1 set
جهاز السحب 1 set
آلة القص الأوتوماتيكي 1 set
ناقل السبائك 1 set
آلة التسوية و التشطيب 1 set

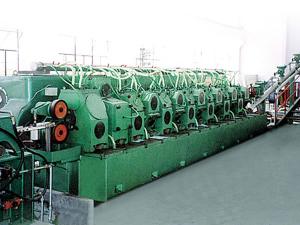

آلة الدرفلة المستمرة (تضم جهاز التغذية) 1 set
نظام تبريد قضبان النحاس 1 set

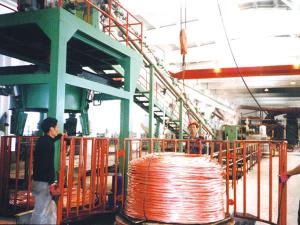

آلة لف قضبان الأسلاك 1 set
نظام التحكم PLC 1 set

هدف الإستخدام : هذه المعدات تستخدم في تصنيع قضبان النحاس من خلال عملية الصهر ، الصب ، والدرفلة المستمرة من النحاس الإلكتروليتي أو سكراب النحاس

المتغيرات
معدات الصب ماكينة اللف
قطر عجلة الصب (mm) نوع دعامة اللفة عدد دعامات اللفة قطر البكرة (mm) قطر القضيب النهائي (mm) أقصى قابلية إنتاجية (t/h)
Φ1800 2- بكرات لف 12 Φ270 Φ8 8.5
